Powereagle - один из известных китайских производителей и поставщиков мощностью 1000 Вт с активным выходом PFC с одной группой. Наш завод специализируется на производстве устройств мощностью 1000 Вт с активным выходом PFC с одной группой.

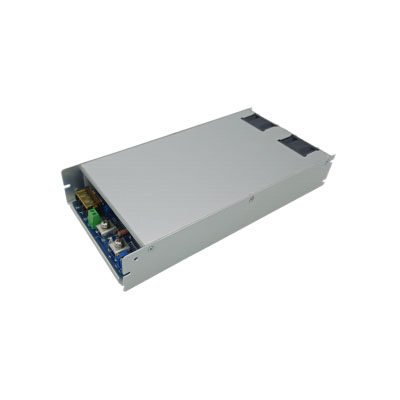

Серия ПЭ-1000
● С активной функцией коррекции коэффициента мощности PFC.
● Входное напряжение переменного тока 115–230 В.
● Ультратонкий корпус высотой 1U (толщина 4 см).
● Номинальная мощность 1000 Вт, максимальная мощность 1150 Вт.
● Постоянное давление и функция тока
● Функция управления переключателем выходного напряжения ps-0n.
● Доступны различные характеристики напряжения.
| Модель | ПЭ-3000-12 | ПЭ-3000-24 | ПЭ-3000-36 | ПЭ-1000-48 | ПЭ-1000-54 | ПЭ-1000-60 | ПЭ-1000-72 | ПЭ-1000-110 | ПЭ-1000-150 | |
| Выходной параметр | Выходное напряжение постоянного тока | 12 В | 24В | 36В | 48В | 54В | 60В | 72В | 110 В | 150 В |
| Номинальный выходной ток | 66А | 42А | 28А | 21А | 18,5А | 17А | 13,8А | 9а | 6,6А | |
| Максимальный выходной ток | 70А | 46А | 30А | 23А | 20А | 18А | 15А | 10А | 7а | |
| Номинальная выходная мощность | 800 Вт | 1000 Вт | 1000 Вт | 1000 Вт | 1000 Вт | 1000 Вт | 1000 Вт | 1000 Вт | 1000 Вт | |
| Максимальная выходная мощность | 840 Вт | 1100 Вт | 1100 Вт | 1100 Вт | 1080 Вт | 1100 Вт | 1100 Вт | 1100 Вт | 1100 Вт | |
| эффективность преобразования | 86% | 89% | 90,50% | 92% | 92% | 92,50% | 92,50% | 93% | 93% | |
| Пульсация (полная нагрузка) | 180 мВ | 200 мВ | 230 мВ | 250 мВ | 280 мВ | 280 мВ | 300мВ | 330 мВ | 350 мВ | |
| Скорость линейной регулировки | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |
| Скорость регулировки нагрузки | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | ±1,5% | |
| Точность стабилизации напряжения | ±3% | |||||||||
| Запуск, время подъема | 2 с 100 мс | |||||||||
| Время выдержки | 15 мс | |||||||||
| Режим выходной проводки | Заклепочный терминал М5 | |||||||||
| входной параметр | входное напряжение | 110–240 В переменного тока (адаптируется к широкому диапазону напряжения, преобразование не требуется) | ||||||||
| Входная частота переменного тока | 47–63 Гц | |||||||||
| Режим входной проводки | 3-контактный разъем hb-9500 с защитной крышкой. При использовании подключайте заземляющий провод. | |||||||||
| Входной ток (максимум) | Выходная мощность 1000 Вт при полной нагрузке, входное напряжение 220 В переменного тока, входной ток 5 А. Выходная мощность 1000 Вт при полной нагрузке, входное напряжение 110 В переменного тока, входной ток 10 А. | |||||||||
| коэффициент мощности (значение PF) | Вход переменного тока 110–240 В, когда источник питания имеет 100% полную нагрузку, значение коэффициента мощности PF ≥0,98 (см. кривую значения PF на рисунке ниже). | |||||||||
| Импульсный ток | Холодный старт, 40А при 230В, 20А при 110В | |||||||||
| функция | ПС-ОН | Короткое замыкание клеммы PS-on: нет выходного напряжения источника питания. Разомкнутая цепь клеммы PS-on: источник питания имеет выходное напряжение. На рисунке ниже объясняется: ps-on может управлять выходным напряжением источника питания, включая и выключая его. Когда выходное напряжение отключено, источник питания находится в режиме ожидания с очень низкой мощностью (менее 10 Вт). Внутри работает только вспомогательный источник питания, а охлаждающий вентилятор будет работать нормально. Питание входной клеммы ac1 10–240 В не отключено. | ||||||||
| Регулирование выходного напряжения | Потенциометр V используется для регулировки напряжения. | |||||||||
| Регулирование выходного тока | Выходной ток регулируется в течение всего процесса, а потенциометр ADJI регулируется вручную. Когда нагрузка достигает заданного значения тока, источник питания поддерживает постоянный выходной ток. | |||||||||
| Функция защиты | Защита от высокого напряжения на выходе | Когда выходное напряжение увеличивается до 1–15 % от номинального напряжения, питание отключается и не восстанавливается автоматически. Восстановить его можно только путем повторной подачи энергии. | ||||||||
| Защита выхода от короткого замыкания | Когда выходная клемма закорочена, источник питания не имеет выходного напряжения, и источник питания восстанавливает выходное напряжение после устранения короткого замыкания. | |||||||||
| защита от перегрузки | Режим защиты от перегрузки представляет собой режим ограничения постоянного тока, значение заблокированного выходного тока не увеличивается, а выходное напряжение уменьшается с увеличением нагрузки. | |||||||||
| Защита от перегрева | Когда температура радиатора ШИМ-транзистора достигнет 85 °C, выходное напряжение отключится, а когда температура упадет до 75 °C, оно автоматически восстановится. | |||||||||
| Стандарт безопасности и электромагнитной совместимости | Стандарт ЭМС | Не соответствует стандартам ЭМС | ||||||||
| Сопротивление изоляции | I/P-O/P,I/P-FG,0/P-FG: 100 МОм/500 В постоянного тока/25°C/70% относительной влажности | |||||||||
| Ток утечки | ≤1,5 мА/220 В переменного тока | |||||||||
| Выдержать напряжение | Вход и выход: 3000 В переменного тока. Вход и земля: 1500 В переменного тока. Между выходным концом и корпусом: 500 В переменного тока. | |||||||||
| поведение вибрации | 10~500Гц, 2G 10 мин 1/цикл, 60 мин для каждой оси XYZ | |||||||||
| другой | Режим отвода тепла | Рассеяние тепла вентилятором (вентилятор с автоматическим регулированием температуры, двойной вентилятор, режим продувки внутренним воздухом) | ||||||||
| Уровень шума охлаждающего вентилятора | В помещении уровень шума около 20–25 дБ, когда два вентилятора вращаются на полной скорости, на расстоянии 50 см от источника питания измерено около 37 дБ. | |||||||||
| рабочая температура | -30-40°C, при перегреве мощность следует уменьшить. См. кривую снижения температурной нагрузки ниже. | |||||||||
| масса | Легкий и тонкий тип 1,4 кг (без упаковки и аксессуаров) | |||||||||
| размер | Длина 268 мм * ширина 130 мм * высота 40 мм. | |||||||||
| Положение установочного отверстия | Длинное расстояние составляет 260 мм, а ширина — 120 мм. U-образный паз и резьбовые отверстия в четырех углах корпуса используются для установки и крепления. | |||||||||
| Советы |
1. При использовании обратите внимание на вентиляцию и отвод тепла. Не устанавливайте блок питания в полностью герметичный блок питания. 2. В корпусе имеется высоковольтное электричество. Непрофессиональному персоналу не разрешается разбирать машину по своему желанию, и он не может работать с электричеством во избежание поражения электрическим током. |
|||||||||
